1.防水套管圖集按結構形式分為柔性防水套管（A、B型）、剛性防水套管（A、B、C型）及剛性翼環三種類型。
2剛性防水套管適用于穿構（建）筑物外墻。Ⅰ型密封圈適用于一般防水要求，Ⅱ型適用于較嚴密的防水要求。適用溫度范圍：-20℃～+80℃。當穿墻管與泵或增壓設備的進出管道連接時，宜在連接處設置柔性連接。
3.剛性防水套管適用于管道穿墻處不受管道振動和伸縮的構（建）筑物。對于有地震設防要求的地區，如采用剛性防水套管，應在進入池壁或建筑物外墻的管道上就近設置柔性連接。B型適用于球墨鑄鐵管及鑄管。

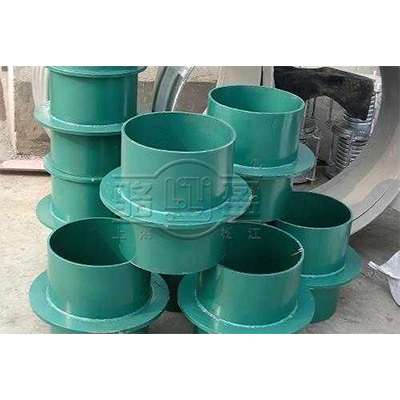

產品名稱：02S404剛性防水套管B型
別 名：防水套管，剛性防水套管，02S404防水套管
口徑規格：【DN50mm-DN3200mm】
產品顏色：天藍色、紅色（實物顏色見產品展示圖片）
適用范圍：【鋼管、PP管等】
產品標準：02S404（圖集號）
產品等級：A級，
工作溫度：-20度至80度（還可加工整體304、316、316L不銹鋼）
在線咨詢
購買熱線： 021-622-00727
剛性防水翼環適用于管道穿墻處不受管道振動和伸縮的構（建）筑物，適用于管道穿墻處空間有限或管道安裝先于構（建）筑物或管道的更新改造。對于有地震設防要求的地區，如采用剛性防水翼環，應在進入池壁或建筑物外墻的管道上就近設置柔性連接。
上海防水套管選型或加工時，應滿足管路設計工況及安裝的要求，必要時，上海防水套管的穿墻壁厚、軸向推力等應經結構工程師確認。
國標02S404防水套管的安裝位置應盡量避開沉降縫、伸縮縫或二個較近距離的構（建）筑物。特殊需要時，必須經由結構工程師選用。
當穿墻管的材質和外徑等超出防水套管圖集范圍，應注意對國標S404防水套管的結構形式、尺寸及縫隙內采用的填料等進行必要的調整和修正.
剛性防水套館（B）適用范圍：剛性防水套管適用于管道穿墻處不承受管道振動和伸縮變形的構(建)筑物，對于地震設防要求的地區，如采用剛性防水套管，應在進入池壁或建筑物外墻的管道上就近設置柔性連接，B型適用于球墨鑄鐵管．
上海駱盈管道設備有限公司為谷城縣三灣電站項目提供了大量的橡膠接頭，伸縮接頭，防水套管等水利樞紐方面使用的管道配件，為加快工程建設，提高工程生產效率，保護管道的長久運行都做出了巨大的貢獻。谷城縣西河三灣水電站項目建設獲上級主管部門核準,地址谷城縣趙灣鄉方家坪村。本工程為無調節引水式電站，根據初步設計對現場的勘察，水文、水能分析計算，水電站總裝機1600（2臺×800）kw，設計水頭60米，多年平均發電量799萬 kw.h，年利用小時4994h。主要建設內容為攔水壩、引水隧洞2800m（右岸）、前池(洞外式)、發電廠房、10kv升壓站和輸電線路及生活區等。該項目總投資1266.9萬元，注冊資本金1440萬元，其余建設資金由項目業主自籌或者申請銀行貸款解決。主要用于建設用地及移民、水土保持、安全、~、地震及接入系統等方面的建設.
請點擊圖片看大圖
| 序號No. | 名稱Name | 數量Quantity | 材料Material |
| 1 | 本體Body | 1 | Q235A |
| 2 | 翼環 | 1 | Q235A |
請點擊圖片看大圖
|
DN |
D1 |
D2 |
D3 |
D4 |
δ |
b |
k |
|
50 |
60 |
80 |
114 |
225 |
3.5 |
10 |
4 |
|
65 |
75.5 |
95 |
121 |
230 |
3.75 |
10 |
4 |
|
80 |
89 |
110 |
140 |
250 |
4 |
10 |
4 |
|
100 |
108 |
130 |
159 |
270 |
4.5 |
10 |
5 |
|
125 |
133 |
155 |
180 |
290 |
6 |
10 |
6 |
|
150 |
159 |
180 |
219 |
330 |
6 |
10 |
6 |
|
200 |
219 |
240 |
273 |
385 |
8 |
12 |
8 |
|
250 |
273 |
295 |
325 |
435 |
8 |
12 |
8 |
|
300 |
325 |
345 |
377 |
500 |
10 |
14 |
10 |
|
350 |
377 |
400 |
426 |
550 |
10 |
14 |
10 |
|
400 |
426 |
445 |
480 |
600 |
10 |
14 |
10 |
|
450 |
480 |
500 |
530 |
650 |
10 |
14 |
10 |
|
500 |
530 |
550 |
590 |
730 |
10 |
16 |
10 |
|
600 |
630 |
660 |
690 |
830 |
10 |
16 |
10 |
|
700 |
720 |
750 |
790 |
920 |
10 |
16 |
10 |
|
800 |
820 |
850 |
880 |
1020 |
10 |
16 |
10 |
|
900 |
920 |
950 |
980 |
1120 |
10 |
16 |
10 |
|
1000 |
1020 |
1050 |
1080 |
1230 |
10 |
16 |
10 |
|
1200 |
1220 |
1250 |
1290 |
1430 |
12 |
20 |
12 |
|
1400 |
1420 |
1450 |
1490 |
1630 |
12 |
20 |
12 |
|
1600 |
1620 |
1650 |
1690 |
1830 |
14 |
20 |
14 |
|
1800 |
1820 |
1850 |
1900 |
2040 |
16 |
20 |
16 |
|
2000 |
2020 |
2050 |
2100 |
2240 |
16 |
20 |
16 |
